SC-1000 冷凝器盘管微通道热交换器sc-1000
  • SC-1000 冷凝器盘管微通道热交换器sc-1000
  • SC-1000 冷凝器盘管微通道热交换器sc-1000
微通道换热器

SC-1000 冷凝器盘管微通道热交换器sc-1000

SC-1000 冷凝器盘管微通道热交换器sc-1000
现在联系
上一个：SC-1100 冷凝器盘管微通道热交换器C-1100
下一个：微通道热交换器 - 标准系列
  • 描述
性能参数

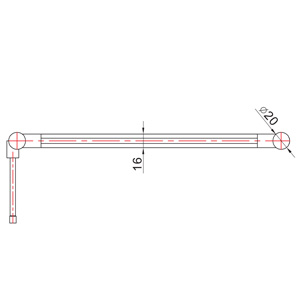

型号 芯体长度 芯体高度 扁管厚度 翅片片距 翅片高度 集流管外径
SC-1000 333.2[mm] 299.7[mm] 16[mm] 1.1[mm] 8.1[mm] 20[mm]
13.12[in] 11.8[in] 0.63[in] 23[FPI] 0.32[in] 0.79[in]

型号 扁管高度 扁管数量 回路 内部容积 进口内径 出口内径
SC-1000 1.3[mm] 29 6/6/5/5/4/3 0.16[L] 6.35[mm] 6.35[mm]
0.05[in] 9.5[in3] 1/4[in] 1/4[in]

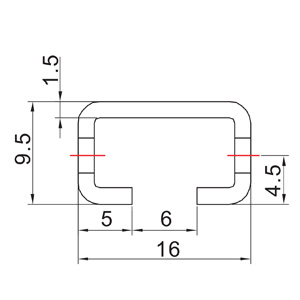

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。

性能参数
风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R410A R134a
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 0.88/3.00 1.37/4.68 1.85/6.31 2.33/7.95 0.83/2.83 1.27/4.33 1.72/5.87 2.20/7.51
1.5 295 1.2/4.10 1.91/6.52 2.58/8.81 3.26/11.13 1.12/3.82 1.73/5.90 2.40/8.19 3.00/10.24
2 394 1.54/5.26 2.39/8.16 3.23/11.02 4.08/13.92 1.37/4.68 2.12/7.24 2.96/10.10 3.70/12.63
2.5 492 1.82/6.21 2.81/9.59 3.80/12.97 4.82/16.45 1.58/5.39 2.54/8.67 3.43/11.71 4.30/14.68
3 591 2.07/7.06 3.2/10.92 4.33/14.78 5.49/18.74 1.77/6.04 2.86/9.76 3.86/13.17 4.80/16.38

风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R404A R407C
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 0.86/2.94 1.37/4.68 1.85/6.31 2.33/7.95 0.57/1.95 1.08/3.69 1.55/5.29 2.06/7.03
1.5 295 1.18/4.03 1.9/6.48 2.56/8.74 3.23/11.02 0.76/2.59 1.47/5.02 2.19/7.47 2.87/9.80
2 394 1.5215.19 2.35/8.02 3.18/10.85 4.02/13.72 0.93/3.17 1.81/6.18 2.73/9.32 3.56/12.15
2.5 492 1.78/6.08 2.75/9.39 3.72/12.70 4.71/16.08 1.07/3.65 2.2/7.51 3.2/10.92 4.17/14.23
3 591 2.01/6.86 3.11/10.6 4.2/14.33 5.33/18.19 1.19/4.06 2.5/8.53 3.6/12.29 4.72/16.11

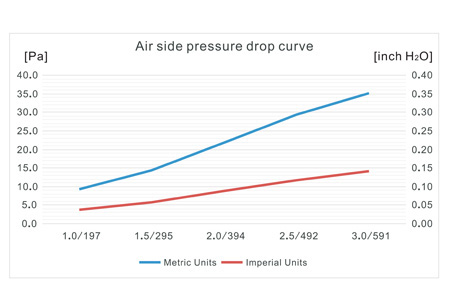

空气侧压降数据
风速 压降 风量
[m/s] [ft/min] [Pa]
[inch H2O] [m3/h]
 [cfm]
1 197 9.12
0.04 313.30
184.3
1.5 295 14.35
0.06 470.00
276.5
2 394 21.82
0.09 626.52
368.5
2.5 492 29.20
0.12 783.15
460.7
3 591 34.9
50.14 939.78
552.8
