SC-1700 冷凝器盘管微通道热交换器C-1700

微通道换热器

SC-1700 冷凝器盘管微通道热交换器C-1700

SC-1700 冷凝器盘管微通道热交换器C-1700

现在联系

上一个：SC-1800 冷凝器盘管微通道热交换器C-1800
下一个：SC-1600 冷凝器盘管微通道热交换器C-1600

描述

技术参数

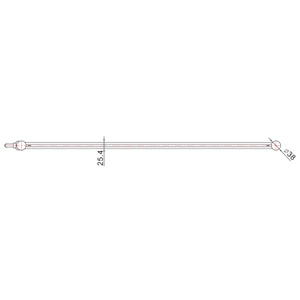

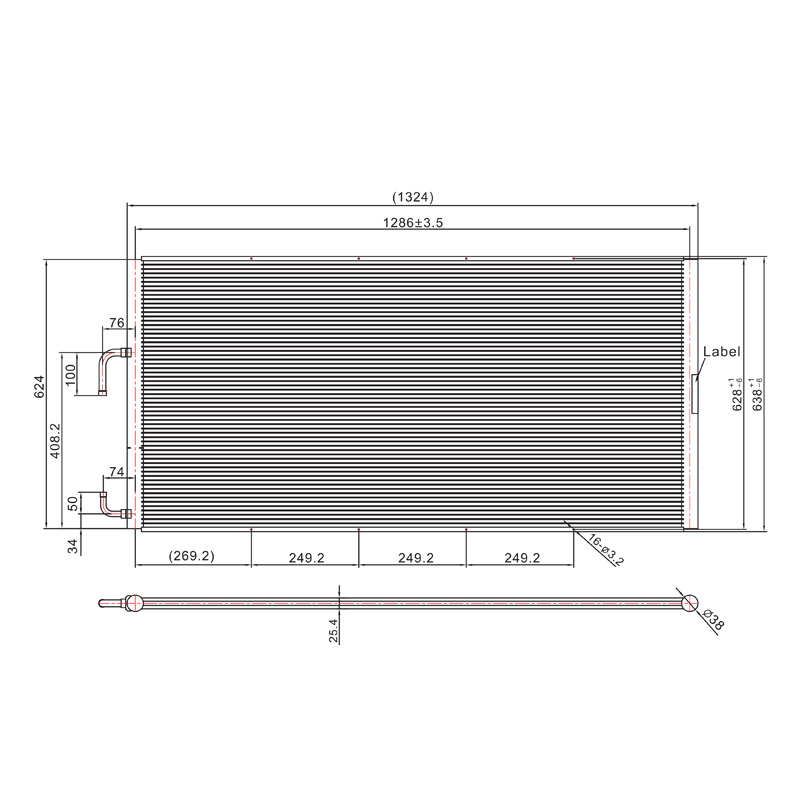

型号	芯体长度	芯体高度	扁管厚度	翅片片距	翅片高度	集流管外径
SC-1700	1324[mm]	638[mm]	25.4[mm]	1.1[mm]	8[mm]	38[mm]
SC-1700	52.13[in]	25.12[in]	1[in]	23[FPI]	0.31[in]	1.5[in]

型号	扁管高度	扁管数量	回路	内部容积	入口内径直径	出口内径
SC-1700	2[mm]	61	43/18	≈4.35[L]	15.88[mm]	12.7[mm]
SC-1700	0.08[in]	61	43/18	≈265.46[in³]	5/8[in]	1/2[in]

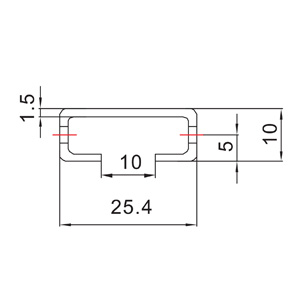

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。

性能参数

风速		换热性能 [KW/Btu/h×1000]
[m/s]	[ft/min]	R410A				R134a
[m/s]	[ft/min]	△ =10K △ =18°F	△ =15K △ =27°F	△ =2K △ =36°F	△ =25K △ =45°F	△ =10K △ =18°F	△ =15K △ =27°F	△ =2K △ =36°F	△ =25K △ =45°F
1	197	8.51/29.04	13.08/44.64	18.03/61.54	22.78/77.75	8.39/28.63	12.84/43.82	17.21/58.74	21.79/74.37
1.5	295	12.08/41.23	19.11/65.22	25.89/88.36	32.84/112.08	11.78/40.20	18.09/61.74	24.91/85.02	31.32/106.89
2	394	15.32/52.29	24.48/83.55	33.21/113.34	42.08/143.62	14.89/50.82	22.88/78.09	31.74/108.33	39.99/136.48
2.5	492	18.91/64.54	29.41/100.38	40.03/136.6	50.66/172.90	17.72/60.48	28.03/95.67	38.09/130.00	48.12/164.23
3	591	21.68/73.99	34.12/116.45	46.32/158.09	58.84/200.82	20.21/68.98	32.29/110.20	43.91/149.86	55.26/188.60

风速		换热性能 [KW/Btu/h×1000]
[m/s]	[ft/min]	R404A				R407C
[m/s]	[ft/min]	△ =10K △ =18°F	△ =15K △ =27°F	△ =2K △ =36°F	△ =25K △ =45°F	△ =10K △ =18°F	△ =15K △ =27°F	△ =2K △ =36°F	△ =25K △ =45°F
1	197	8.45/28.84	13.38/45.67	18.62/63.55	22.95/78.33	5.42/18.50	10.68/36.45	15.42/52.63	20.31/69.32
1.5	295	12.12/41.37	19.28/65.80	26.11/89.11	33.04/112.76	7.94/27.10	15.09/51.50	22.31/76.14	29.21/99.69
2	394	15.78/53.86	24.62/84.03	33.42/114.06	42.19/143.99	9.92/33.86	19.07/65.09	28.54/97.41	37.33/127.41
2.5	492	18.89/64.47	29.52/100.75	40.11/136.89	50.75/173.21	11.68/39.86	23.49/80.17	34.21/116.76	44.78/152.83
3	591	21.82/74.47	34.02/116.14	46.42/158.43	58.82/200.75	13.15/44.88	27.06/92.35	39.62/135.22	51.89/177.10

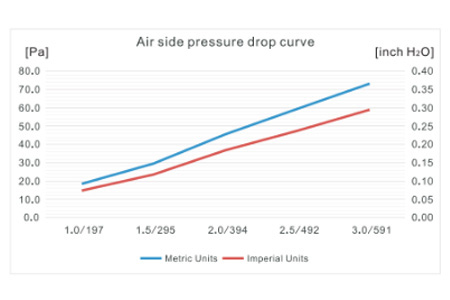

空气侧压降数据

风速		压降		风量
[m/s]	[ft/min]	[Pa]	[inch H₂O]	[m³/h]	[cfm]
1	197	18.6	0.07	2860.0	1682.4
1.5	295	29.5	0.12	4285.0	2520.6
2	394	45.8	0.18	5715.0	3361.8
2.5	492	59.4	0.24	7145.0	4202.9
3	591	73.6	0.30	8570.0	5041.2
