SC-1100 冷凝器盘管微通道热交换器C-1100
  • SC-1100 冷凝器盘管微通道热交换器C-1100
  • SC-1100 冷凝器盘管微通道热交换器C-1100
微通道换热器

SC-1100 冷凝器盘管微通道热交换器C-1100

SC-1100 冷凝器盘管微通道热交换器C-1100
现在联系
上一个：SC-1200 冷凝器盘管微通道热交换器C-1200
下一个：SC-1000 冷凝器盘管微通道热交换器sc-1000
  • 描述
技术数据

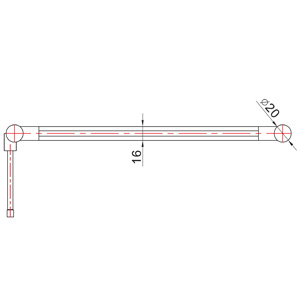

型号 芯体长度 芯体高度 扁管厚度 翅片片距 翅片高度 集流管外径
SC-1100 388[mm] 346.7[mm] 16[mm] 1.1[mm] 8.1[mm] 20[mm]
15.28[in] 13.65[in] 0.63[in] 23[FPI] 0.32[in] 0.79[in]

型号 扁管高度 扁管数量 回路 内部容积 进口内径 出口内径
SC-1100 1.3[mm] 34 10/9/8/7 ≈0.21[升] 6.35[mm] 6.35[mm]
0.05[in] ≈12.79[in3] 1/4[in] 1/4[in]

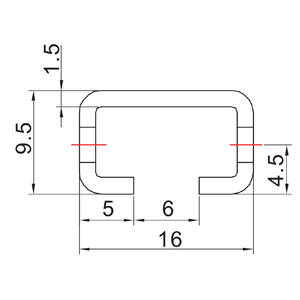

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。


性能参数
风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R410A R134a
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2万
△ =36°F		 △ =25K
△ =45°F
1 197 1.19/4.06 1.83/6.25 2.47/8.43 3.19/10.89 1.14/3.89 1.75/5.97 2.36/8.05 2.97/10.14
1.5 295 1.63/5.56 2.52/8.60 3.52/12.01 4.47/15.26 1.55/5.29 2.39/8.16 3.24/11.06 4.09/13.96
2 394 2.02/6.89 3.24/11.0 4.41/15.05 5.61/19.15 1.89/6.45 2.94/10.03 3.99/13.62 5.18/17.68
2.5 492 2.36/8.05 3.83/13.0 5.22/17.82 6.63/22.63 2.2/7.51 3.42/11.67 4.77/16.28 6.03/20.58
3 591 2.67/9.11 4.63/14.8 5.95/20.31 7.57/25.84 2.46/8.40 3.85/13.14 5.4/18.43 6.8/23.21

风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R404A R407C
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2万
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 1.17/3.99 1.81/6.18 2.53/8.63 3.20/10.92 0.77/2.63 1.47/5.02 2.12/7.24 2.78/9.49
1.5 295 1.59/5.43 2.58/8.81 3.51/11.98 4.46/15.22 1.04/3.55 2.01/6.86 2.92/9.97 3.93/13.41
2 394 1.95/6.66 3.22/10.9 4.38/14.95 5.56/18.98 1.26/4.30 2.48/8.46 3.62/12.35 4.89/16.69
2.5 492 2.26/7.71 3.77/12.8 5.15/17.58 6.55/22.35 1.46/4.98 2.89/9.86 4.39/14.98 5.76/19.66
3 591 2.54/8.67 4.28/14.6 5.85/19.97 7.44/25.39 1.62/5.53 3.25/11.09 4.98/17.00 6.55/22.35

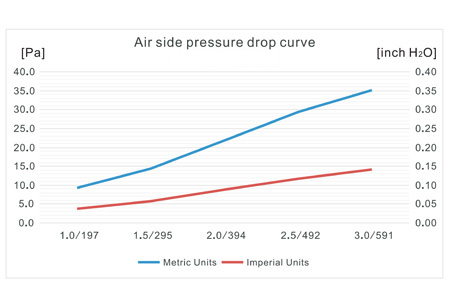

空气侧压降数据
风速 压降 风量
[m/s] [ft/min] [Pa]
[inch H2O] [m3/h]
 [cfm]
1 197 9.18
0.04 430.6
253.3
1.5 295 14.45
0.06 645.9
379.9
2 394 21.98
0.09 861.2 506.6
2.5 492 29.36 0.12 1076.49
633.2
3 591 34.20
0.14 1291.79
759.9
